Lap laser projecteur cad-pro
Lap laser projecteur cad-pro Lap laser projecteur cad-pro Lap laser projecteur cad-pro

CAD-PRO

Description produit

PROJECTION EN TAILLE REELLE DES DONNEES CAO

Dans un système de projection, les projecteurs laser CAD-PRO génèrent des lignes visibles à la surface des objets ou des outils. Pour fournir les données, vous pouvez utiliser le logiciel de projection PRO-SOFT ou via API.

Le système est contrôlé et géré par un ordinateur et des télécommandes. L'installation est effectuée pour répondre aux besoins du client, notamment en ce qui concerne les composants mécaniques (supports de plafond, montages, etc.) et électriques (armoire clé en main, répartiteurs, câbles, etc.).

Vous pouvez faire votre choix parmi différents modèles et concevoir des applciations composées d'1 à 16 projecteurs pour créer des solutions adaptées aux petits bureaux, ou de grands systèmes multi-têtes destinés à certaines parties d'avions ou aux pales d'éolinnes.



Petite taille, poids léger  :

Le projecteur laser LAP CAD-PRO est le plus petit et léger du marché, ce qui le rend facile à manipuler depuis son expédition à son installation. Le projecteur s'enclenche dans son support inclinable et se fixe à l'aide d'une vis 6 pans creux.

UN seul cable doit être branché !



Projection multicolore :

Le LAP CAD-PRO est le seul projecteur du marché capable de projeter simultanément dans 3 couleurs différentes. Vous pouvez afficher des lignes de toutes formes : contours, lignes droites ou courbes, icônes ou textes.



Amélioration de la durée de vie avec les sources laser à diode :

Les nouveaux modèles de projecteurs CAD-PRO LD utilisent des diodes laser vertes qui offrent une durée de vie pouvant atteindre 30 000 heures, c'est-à-dire plus de 3 fois la durée de vie des lasers DPSS.



Commande numérique des galvanomètres :

Les gavanomètres pivotants des projecteurs laser CAD-PRO sont actionnés par pilotage digital. Cela élimine les erreurs typiques des systèmes analogiques, comme la dérive thermique ou la susceptibilité de l'IEM. Avec les paramètres de la commande numérique, les projecteurs peuvent être optimisés pour leurs tâches individuelles.



Evolutivité :

Un système peut gérer jusqu'à 16 projecteurs CAD-PRO. Selon la version du logiciel PRO-SOFT, ils peuvent être utilisés seuls, connectés ou dans des groupes indépendants. Les zones de projection peuvent être imbriquées partiellement ou entièrement. Les tâches de projection complexes sont automatiquement équilibrées entre les projecteurs couvrant la même zone.



Facilité de manutention :

Vous pouvez faire fonctionner le projecteur CAD-PRO à l'aide d'un ordinateur ou d'une télécommande ou d'une tablette. Une télécommande robuste "Heavy Duty" est fournie pour les environnements professionnels rudes (humidité, poussière, etc.). La mise au point du laser peut être effectuée par le biais de la télécommande en cas de distance de travail changeante.



Mobilité :

Le projecteur CAD-PRO peut être placé sur un chariot mobile doté de batteries pour permettre un fonctionnement en toute indépendance.



Données techniques :

  • Répétabilité */** : +/- 0,025 mm/m
  • Longueur de faisceau* : 0,5 mm LMH
  • Angle de projection max. : 80°
  • Indice de protection du boitier : IP 54
  • Conditions ambiantes : 0 °Cà 40°C, 35% à 85% d'humidité rel., sans condensation
  • Alimentation électrique : 24 V CC, 1,5 à 3 A
  • Connexion : RS 485, Ethernet par interface
  • DImensions (L x l x h) : 300 x 110 x 110 mm
  • Poids : 3 kg env.



MODELES
Type Précision */**

Type de laser, longueur d'onde

Couleur de projection

Puissance du laser

Classe laser

CAD-PRO




+/- 0,2 mm/m

+/- 0,1 mm/m HP (haute précision)






vert : DPSS, 532 nm


 vert


5 mW 2 M
10 mW Power 3B
30 mW Power Plus 3B
couleur : diode rouge + DPSS vert

vert, rouge, jaune

5 mW 2M
10 mW Power 3B
CAD PRO LD






+/- 0,2 mm/m

+/- 0,1 mm/m HP (haute précision)







rouge : diode, 640 nm

rouge

5 mW 2M
10 mW Power 3B
vert : diode, 520 nm

vert

5 mW 2M
10 mW Power 3B
couleur : diode rouge + diode verte

vert, rouge, jaune

5 mW  2M
10 mW Power 3B

* dans la zone de projection +/- 30° à une distance de 4m, impact du faisceau perpendiculaire à la surface, focalisation et calibrage optimaux, > 3 minutes de temps de mise en température
** mm par mètre de distance entre le projecteur et la surface

Caractéristiques produit

  • Matériaux : Bois, Aluminium, Composite, Autres industries
Demande d'informations ou de devis

Produits associés

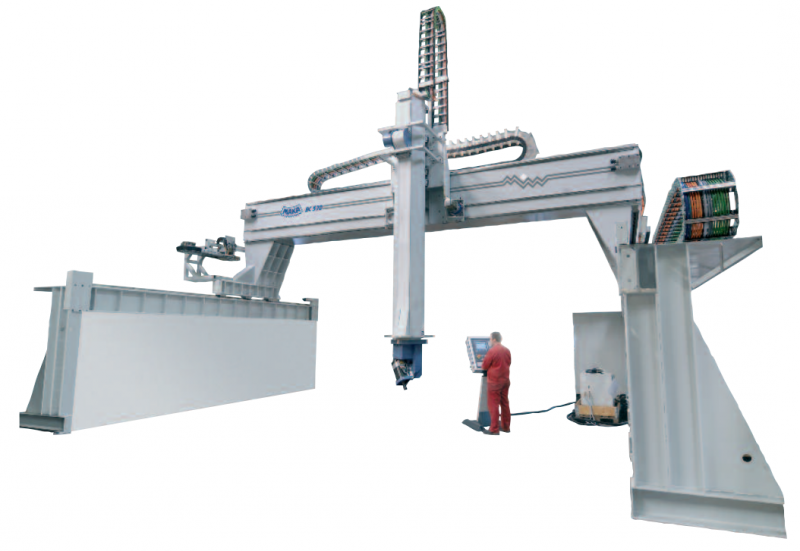

Bc 570 - centre de fraisage et de percage 5 axes
